JL Audio E-Sub E112

Les subwoofers alimentés E-Sub appliquent une série de nos technologies clés pour offrir une qualité sonore, une puissance et une valeur exceptionnelles dans une large gamme d'applications exigeantes

Tout excellent système de caisson de basses amplifié doit commencer par un haut-parleur de grave exceptionnel. Les haut-parleurs E-Sub offrent des débattements impressionnants à faible distorsion, capables de gérer les programmes les plus exigeants comme les plus délicats. Pour y parvenir, la technologie exclusive DMA de JL Audio est appliquée afin de façonner, contrôler et stabiliser la force du moteur des haut-parleurs, garantissant un comportement linéaire sur toute la plage de débattement. Contrairement aux systèmes de modélisation statique classiques, notre approche tient compte des variations dynamiques créées par le flux de courant et la contre-EMF dans des conditions de puissance réelles, avec du contenu réel. L’optimisation DMA permet ainsi au haut-parleur de suivre plus fidèlement le signal d’entrée à tous les niveaux d’écoute, assurant une définition et une dynamique des basses supérieures.

Caractéristiques du JL Audio E-Sub E112

Caisson de basses amplifié série E-Sub : Tout système de caisson de basses puissant doit commencer par un haut-parleur de caisson de basses exceptionnel. Les haut-parleurs E-Sub offrent des enveloppes d'excursion impressionnantes et à faible distorsion capables de gérer les programmes les plus exigeants ou les plus délicats. Pour y parvenir, la technologie DMA exclusive de JL Audio est appliquée pour façonner, contrôler et stabiliser la force du moteur des haut-parleurs, garantissant un comportement linéaire sur une très longue plage d'excursion. Contrairement aux systèmes de modélisation à l'état stable typiques, notre approche prend en compte les décalages dynamiques créés par le flux de courant et la force contre-électromotrice dans des conditions de puissance réelles, avec un programme réel. Le gain offert par l'optimisation DMA est un haut-parleur qui suit plus fidèlement son signal d'entrée à tous les niveaux d'écoute, ce qui conduit à une définition et une dynamique des basses supérieures.

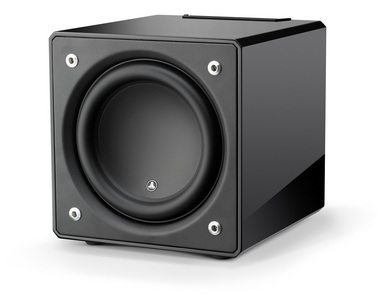

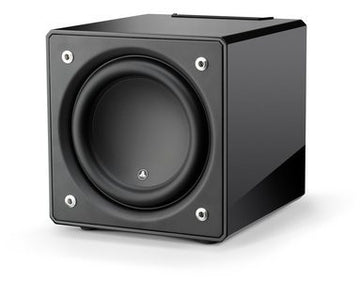

Woofer 12" : Le haut-parleur de grave de 12" du système de caisson E112 offre une excursion linéaire exceptionnelle sans déformation ni distorsion audible. Ce haut-parleur conçu sur mesure permet à l’E112 de reproduire des événements à basse fréquence puissants avec un impact saisissant et une précision remarquable. Le haut-parleur de 12" offre une excursion crête à crête largement supérieure à 7,6 cm pour gérer confortablement la dynamique des programmes les plus exigeants.

• Technologie DMA : La technologie DMA exclusive de JL Audio est appliquée pour façonner, contrôler et stabiliser la puissance du moteur du woofer, garantissant un comportement linéaire sur une très longue plage d'excursion. Contrairement aux systèmes de modélisation à l'état stable typiques, l'approche de JL Audio prend en compte les décalages dynamiques créés par le flux de courant et la force contre-électromotrice dans des conditions de puissance réelles, avec du matériel de programme réel. Le gain offert par l'optimisation DMA est un caisson de basses qui suit plus fidèlement son signal d'entrée à tous les niveaux d'écoute, ce qui conduit à une définition et une dynamique des basses supérieures.
• Méthode de fixation du cône flottant (FCAM) ​​: la technologie FCAM brevetée de JL Audio est une méthode innovante de liaison de l'ensemble surround/cône à l'ensemble formeur/araignée de la bobine mobile. Cette fonction permet de garantir la concentricité du surround, de l'araignée et de la bobine mobile sans coupler la suspension pour y parvenir. Cela permet de tenir compte des inévitables et légères variations des dimensions des pièces de production sans que celles-ci n'aient un impact négatif sur l'intégrité de la suspension et le centrage de la bobine lors de grandes excursions.
• Renfort ventilé (VRC) : Le collier de renfort ventilé (VRC) est une structure composite qui répond à deux problèmes liés à la fiabilité. En renforçant la jonction critique entre le cône, la bobine mobile et l'araignée, le VRC réduit considérablement les défaillances dues à la rupture de la colle ou à la faiblesse du matériau. Il le fait en augmentant considérablement la surface de contact adhésive et en soulageant les contraintes du matériau de l'araignée aux extrêmes d'excursion.

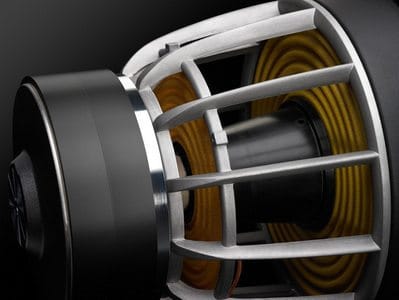

• Profondeur de montage extrême : La profondeur de montage extrême du woofer de la série E-Sub est très délibérée. Elle permet de larges espaces entre les trois éléments de suspension (le contour en caoutchouc et les doubles araignées), conférant une stabilité mécanique exceptionnelle sur toute la plage d'excursion du haut-parleur. Cela améliore encore la linéarité, réduit la distorsion et améliore la fiabilité à long terme.
• Système de fil conducteur conçu : la conception et les fixations du fil conducteur soigneusement conçues garantissent un comportement contrôlé et silencieux du fil conducteur dans les exigences d'excursion les plus extrêmes.

Amplificateur 1500 W : Pour alimenter le E112, JL Audio a conçu un tout nouvel amplificateur 1500W Classe D avec alimentation à découpage régulée. Cette approche permet à l’amplificateur d’être plus compact, léger et efficace, tout en fournissant une puissance propre et suffisante pour exploiter pleinement les performances du haut-parleur de 12".

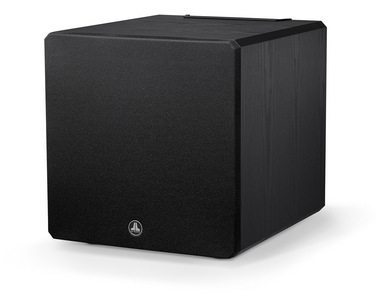

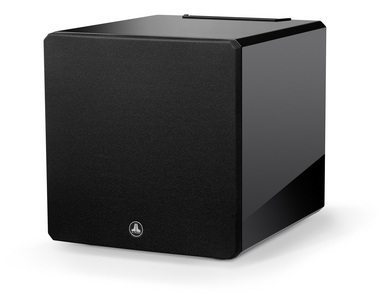

Boîtier rigide en MDF : Le caisson de basses de la série JL Audio E-Sub combine un pilote de caisson de basses JL Audio de pointe et un ensemble électronique/amplificateur dans un boîtier hautement optimisé pour offrir une expérience d'écoute exceptionnelle dans votre home cinéma ou votre système audio domestique.

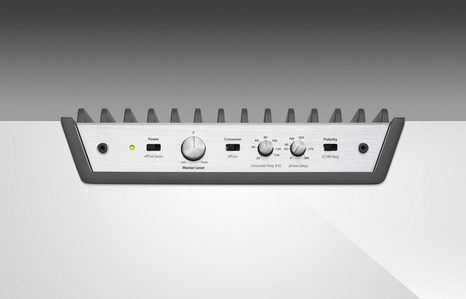

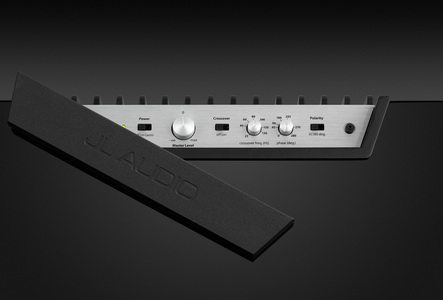

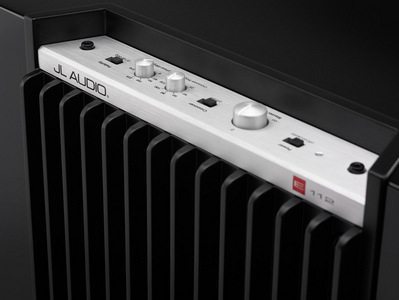

Commandes du panneau supérieur : L’amplificateur intégré possède également une section de traitement du signal de qualité studio, contrôlée depuis un panneau situé sur le dessus du caisson de basses (plutôt qu’à l’arrière, comme la plupart des autres caissons amplifiés). Un cache élégant est également inclus pour masquer et protéger les commandes lors de l’utilisation normale.

• Niveau de volume : le bouton « Master Level » permet de régler le niveau de sortie du E112 par rapport au reste de votre système audio. Lorsqu'il est tourné complètement dans le sens inverse des aiguilles d'une montre, la sortie du E112 est complètement coupée. Lorsqu'il est en position « 0 » ou verticale, le niveau est au gain de référence. Lorsqu'il est tourné complètement dans le sens des aiguilles d'une montre, le niveau du caisson de basses est à sa sensibilité maximale (le plus fort).
• Crossover : Le crossover actif intégré (25-130 Hz) est un véritable modèle Linkwitz-Riley bidirectionnel de 4e ordre, avec un filtre passe-bas de 24 dB/octave alimentant l'amplificateur du caisson de basses et un signal filtré passe-haut de 24 dB/octave sortant par une paire de sorties ligne. Le crossover intégré peut être désactivé pour les récepteurs home cinéma dotés d'une sortie LFE et de son propre crossover passe-bas intégré.
• Contrôle de polarité et de phase : Un commutateur de polarité (0/180°) et un contrôle de phase (0-280°) sont fournis pour aider à obtenir une transition acoustique optimale entre le caisson de basses amplifié et vos enceintes principales.

Remarque : Le haut-parleur de subwoofer 12" du système de subwoofer E112 est capable d'une excursion linéaire exceptionnelle sans détresse ni distorsion audible. Ce haut-parleur conçu sur mesure permet au E112 de reproduire des événements de basse fréquence puissants avec un impact étonnant et une précision exceptionnelle. Le haut-parleur de subwoofer 12" offre des capacités d'excursion crête à crête bien supérieures à 3" pour gérer confortablement la dynamique du matériel de programme le plus exigeant.

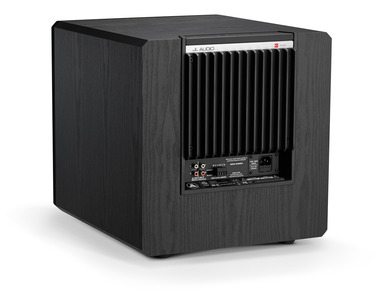

Entrées et sorties analogiques : Des entrées analogiques sont prévues pour les signaux asymétriques niveau ligne (RCA) ou haut niveau (enceintes). Un commutateur à l’arrière permet de configurer les entrées ligne en mode relié à la masse ou isolé, ce qui est très utile pour lutter contre les problèmes de bruit de masse. Pour les amplificateurs/recepteurs dotés d’une sortie mono subwoofer ou « LFE », une seule prise RCA sera utilisée (gauche ou droite). Les sorties ligne délivrent un signal de passage permettant de chaîner plusieurs caissons de basses amplifiés de la série E-Sub en « guirlande ».

Mise sous tension automatique : Pour alimenter le E112, JL Audio a conçu un tout nouvel amplificateur de classe D de 1500 W avec une alimentation à découpage régulée. Cette approche permet de rendre l'amplificateur plus compact, plus léger et plus efficace, tout en fournissant une puissance suffisante et propre pour exploiter pleinement les performances du woofer de 12 pouces.

Remarque : Le témoin LED sera orange lorsqu’il est en veille et vert lorsqu’il est en fonctionnement.

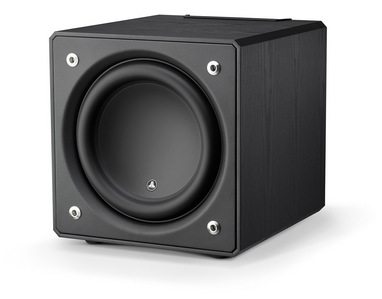

Applications : Le magnifique boîtier qui renferme les mécanismes du caisson de basses amplifié E112 est également le résultat d'une ingénierie minutieuse. Pour contenir les pressions créées par le woofer de 12 pouces, JL Audio a utilisé un matériau MDF solide, découpé par CNC, avec de nombreuses fonctionnalités de renfort interne et des techniques d'assemblage avancées. La bride de montage avant en acier du woofer de 12 pouces forme également l'intégralité du déflecteur avant du produit fini, tandis que la plaque arrière du haut-parleur est filetée et boulonnée à la paroi arrière de son boîtier pour le soutenir.

Emplacement : JL Audio recommande de commencer par placer le caisson de basses amplifié E-Sub à l’avant de la pièce, au sol, près de l’enceinte avant gauche ou droite. Placer le caisson E-Sub près de murs solides renforcera la réponse des basses, tandis que l’éloigner des murs réduira les basses. Augmenter la distance entre le caisson et les murs peut aider à lisser la réponse des basses supérieures dans certaines pièces. JL Audio recommande également d’éviter de placer le caisson E-Sub près des fenêtres pour éviter les vibrations et la transmission du son vers l’extérieur.

Caractéristiques et spécifications JL Audio E-Sub E112

Enceinte	Suspension acoustique
Vidéo blindée	Non
Taille du woofer (pouces)	12
Composition du caisson de basses	Poly
Direction de tir	Devant
Sans fil	Non
Entrées de niveau préampli	Oui
Entrées au niveau des haut-parleurs	Oui
Sorties au niveau des haut-parleurs	Non
Fréquence de croisement passe-bas	25-130 Hz
Fréquence de croisement passe-haut	25-130 Hz
Interrupteur de phase	Oui
Puissance de sortie de l'amplificateur (watts)	1500
Réponse en fréquence	21-120 Hz
Hauteur (pouces)	16-1/4
Largeur (pouces)	15-1/2
Profondeur (pouces)	18-7/16
Poids	73,5 livres
Garantie des pièces de haut-parleur	3 ans
Garantie de main d'œuvre des haut-parleurs	3 ans
Garantie des pièces de l'amplificateur	3 ans
Garantie de main d'oeuvre de l'amplificateur	3 ans
